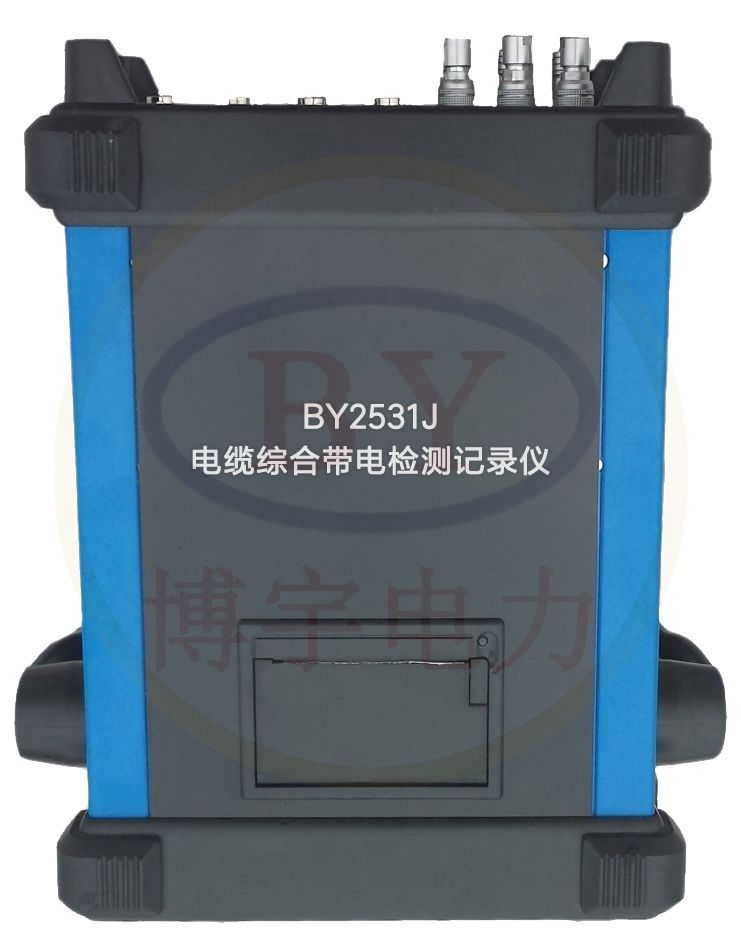

2531J电缆综合带电检测记录仪BY

产品简介

35kV以上的电缆主要采用带有金属护层的单芯电缆。因单芯电缆金属护层与芯线中交流电 流产生的磁力线相铰链，使其两端出现较高的感应电压，故需采取合适的接地措施，使感应电压处在安全电压范围内（通常不超过50V，有安全措施时不超过 100V）。通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或保护电阻接地的方式；长线路单芯电缆金属护层则采用三相分段交叉互联两端接地 的方式。不论采用哪种接地方式，良好的护层绝缘都是必要的，当电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影 响电缆的载流能力，严重时甚至使电缆严重发热而烧毁。同时，保证高压电缆线路金属层护套直接接地点的接地良好也十分重要，如果接地点由于各种原因不能有效 接地，那么电缆金属护套的电位就会急剧升到几千伏甚至上万伏，很容易把电缆外护套击穿并在击穿点持续放电，造成电缆外护套温度升高甚至着火燃烧。

BY2531J电缆综合带电检测记录仪用于对电缆进行带电检测，可同时测量三路电缆护层接地环流及总接地环流，以及一路电缆本体运行电流，为电缆实现状态检修提供依据，及时发现运行隐患。

产品别称

电缆护层环流带电检测仪、电缆接地环流带点监测仪、电缆环流检测仪、电缆综合检测记录仪、电缆检测记录仪

产品特征

测量功能

◆ 4路护层接地环流。

◆ 3路电缆运行电流。

◆ 3路电缆温度。

◆ 环境温度湿度。

记录功能

◆ 所有测量参数的（1分钟为***小单位、可设置）平均值、***大值、***小值，***大值***小值含发生时刻。

◆ 设定报警限值，记录其有效值、发生时刻。

显示

◆ 瞬时值。

◆ 报警记录数据。

◆ 各种参数的设置。

通信数据管理

◆ USB、蓝牙实现上位机数据读取可与平板电脑、笔记本电脑实现数据通信，配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报表生成等功能。

◆ 内置GPRS/GSM模块（用户自配SIM卡），可设定条件实现短信或GPRS数据上传（暂时仅实现短信功能）。

其它

◆ 装置内置高容量锂离子电池，充满电后可持续工作8小时。

◆ 内置大容量存储空间，可实现长时间数据记录。

◆ 大屏幕显示，户外阳光下可视。

◆ 采用高精度开启式电流互感器，实现安全可靠测量。

◆ 内置实时日历时钟。

◆ 内置微型打印机，检测结果打印。

产品参数
